Ngày nay, các ngành công nghiệp cải tiến các tính năng để phù hợp với nhu cầu sản xuất. Có một số nguyên liệu đặc biệt không thể sử dụng các loại máy bơm thông thường mà cần phải dùng máy bơm chuyên dụng như máy bơm màng khí nén. Hãy cùng Phong Vũ Pump tìm hiểu cấu tạo và nguyên lý hoạt động cơ bản của máy bơm màng khí nén.
Máy bơm màng khí nén là thiết bị bơm thuộc nhóm máy bơm thể tích, vận hành dựa trên nguyên lý chuyển động qua lại của piston, được kích hoạt hoàn toàn bằng khí nén mà không sử dụng động cơ điện. Cấu trúc điển hình của bơm gồm hai buồng làm việc độc lập, mỗi buồng được trang bị một van một chiều ở đầu vào, một van một chiều ở đầu ra, cùng một màng ngăn để thực hiện chu trình hút và đẩy chất lỏng.
Máy bơm màng khí nén bao gồm nhiều bộ phận chức năng, được thiết kế để đảm bảo hoạt động ổn định, linh hoạt và đáp ứng yêu cầu của nhiều loại chất bơm khác nhau trong công nghiệp. Cấu tạo cơ bản của máy bao gồm:
Thân bơm được thiết kế gồm hai buồng chính, thực hiện chức năng chứa và vận chuyển chất lỏng trong chu trình hút đẩy. Đây là bộ phận tiếp xúc trực tiếp với chất bơm, vì vậy vật liệu chế tạo phải có khả năng chịu ăn mòn, mài mòn và áp suất cao. Các vật liệu thân bơm phổ biến bao gồm:
- Nhôm hoặc gang: Thích hợp cho chất lỏng có độ nhớt thấp như bùn loãng, dung môi, mực in, xăng dầu, nước thải sạch. Trong đó, gang có khả năng chịu mài mòn tốt.
- Thép không gỉ (Inox): Được sử dụng trong ngành thực phẩm, dược phẩm, cũng như để bơm hóa chất ăn mòn và các chất sệt như tương ớt, tương cà.
- Nhựa kỹ thuật (PP, PVDF): Phù hợp với môi trường hóa chất hoặc nước thải chứa thành phần ăn mòn.
Màng bơm là bộ phận trọng yếu, làm nhiệm vụ ngăn cách giữa khí nén và chất lỏng, đồng thời thực hiện động tác hút và đẩy chất bơm.
- Màng bơm được chế tạo từ các vật liệu có tính kháng hóa chất và độ bền cao, phổ biến gồm: EPDM, HYTREL, NBR, SANTOPRENE, PTFE + HYTREL, Buna.
- Các loại màng thường được sử dụng gồm: SANTOPRENE: Dùng cho nước sạch, nước thải sạch, mực in. PTFE (Teflon): Thích hợp cho thực phẩm, hóa chất ăn mòn mạnh, nước thải chứa cặn.
Van bi đóng vai trò điều hướng dòng chảy một chiều, đảm bảo chất lỏng di chuyển đúng hướng trong chu trình hoạt động. Mỗi máy bơm được trang bị 4 van bi một chiều, hoạt động trực tiếp theo áp suất của chất bơm.
Đây là bộ phận điều khiển trung tâm trong hệ thống khí nén, phân phối khí nén luân phiên vào hai buồng khí để điều khiển chuyển động của màng bơm. Ngoài ra, van khí giúp máy có khả năng tự mồi, hỗ trợ vận hành linh hoạt mà không cần thêm thiết bị hỗ trợ.
Cổng bơm là điểm kết nối giữa máy và hệ thống ống dẫn chất lỏng. Thiết kế linh hoạt cho phép điều chỉnh hướng hút xả phù hợp với điều kiện lắp đặt. Máy có thể sử dụng cổng đơn hoặc cổng đôi tùy theo yêu cầu ứng dụng.
Bộ phận này có chức năng cố định máy, giảm rung lắc trong quá trình hoạt động, đồng thời bảo vệ các chi tiết bên trong khỏi tác động từ môi trường ngoài.
Thân bơm được chia thành hai vùng chức năng riêng biệt:
- Fluid Side (phía chất lỏng): Là khu vực tiếp xúc trực tiếp với chất bơm, bao gồm các chi tiết như màng bơm, van bi và đế van.

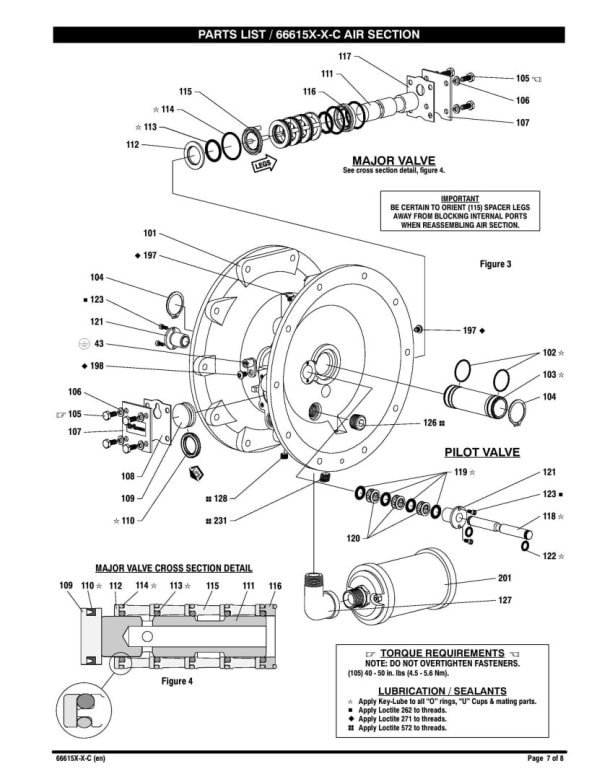

- Air Side (phía khí nén): Là phần tiếp xúc với khí nén, bao gồm bộ chia khí, van phân phối khí, hệ thống van điều tiết luồng khí vào hai buồng, cùng các bộ phận làm kín như o-ring và gasket.

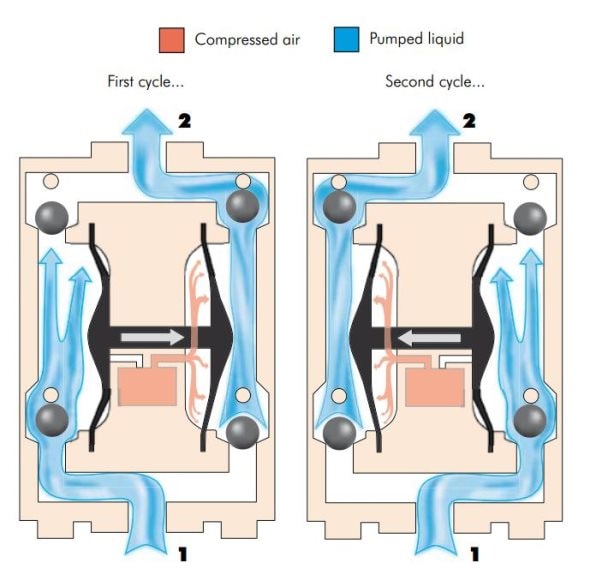

Máy bơm màng khí nén hoạt động nhờ khí nén, không dùng điện, và bơm chất lỏng bằng cách hút đẩy luân phiên qua hai buồng bơm. Cùng tìm hiểu cách máy vận hành qua từng bước dưới đây:
- Máy nén khí sẽ cung cấp khí nén vào một buồng bơm (ví dụ: buồng bên trái).
- Áp lực từ khí nén sẽ đẩy màng bơm trong buồng này di chuyển.
- Khi màng di chuyển, van ở đầu vào sẽ đóng lại.
- Van ở đầu ra mở ra, chất lỏng được đẩy ra ngoài qua cổng xả.
- Cùng lúc đó, buồng đối diện (ví dụ: buồng bên phải) cũng có màng di chuyển theo hướng tương tự nhờ trục nối.
- Việc này tạo ra lực hút (chân không), giúp hút chất lỏng từ nguồn vào buồng.
- Van phân phối khí sẽ chuyển khí nén sang buồng còn lại.
- Quá trình trên được lặp lại liên tục giữa hai buồng.
