Xi lanh khí nén - thiết bị 'mấu chốt' của cả dây chuyền tự động

Xi lanh khí nén là loại phụ kiện khí nén quan trọng trong các thiết bị máy công nghiệp sử dụng khí nén giúp máy móc hoạt động ổn định, hiệu suất làm việc cao. Vậy xi lanh hoạt động ra sao?, có vai trò gì trong dây chuyền sản xuất tự động? Hãy cùng Cửa hàng Phụ Kiện Khí Nén tìm hiểu về loại phụ kiện này.

Xi lanh khí nén và phân loại

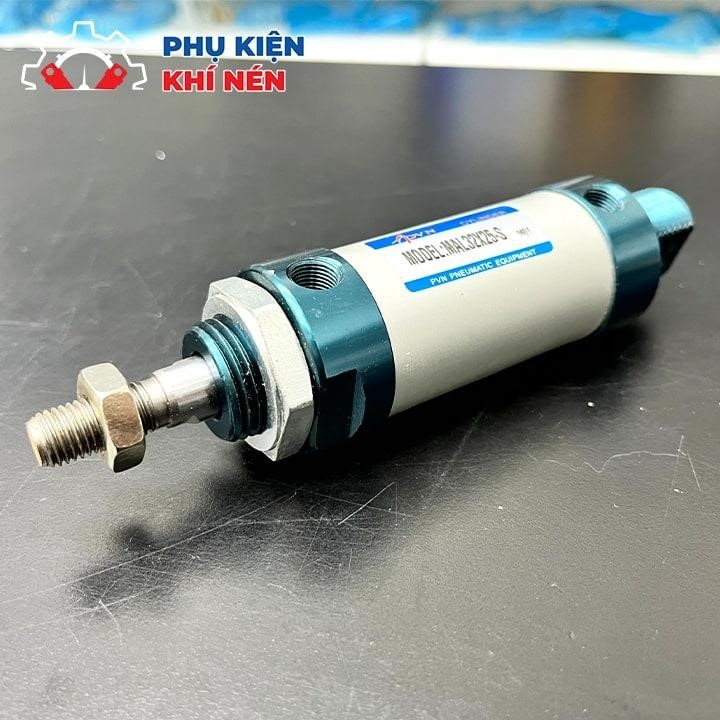

Xi lanh khí nén là một loại phụ kiện cơ khí sử dụng khí nén để tạo ra chuyển động cơ học như đẩy, kéo, nâng, hạ các loại thiết bị trong hoạt động sản xuất công nghiệp, các kho bãi,...

Phân loại xi lanh theo cấu tạo

Dựa theo cấu tạo hay thiết kế, xi lanh hơi được chia thành 2 loại là xi lanh đơn tác động và xi lanh đôi tác động. Trong đó:

Phân loại theo kiểu tác động

Xi lanh khí nén được thiết 2 kiểu chuyển động nên được chia thành 2 kiểu tác động lên bề mặt sử dụng khí nén tạo nên chuyển động:

- Tác động kép tức xi lanh có thể tác động lực theo cả 2 chiều mang lại khả năng điều khiển cao.

- Tác động đơn tức xi lanh chỉ tác động theo 1 chiều nhất định, phù hợp sử dụng trong các thiết bị chỉ cần theo tác theo 1 chiều.

Phân loại theo cấu trúc thanh piston

Ngoài khả năng dịch chuyển tịnh tiến, một số loại xi lanh khí nén được trang bị bộ giảm tốc giúp điều chỉnh tốc độ chuyển động của piston.

- Xi lanh có bộ giảm tốc: thiết kế có bộ giảm chấn ở 2 đầu xi lanh giúp giảm tốc độ piston khi gần kết thúc hành trình, giảm va đập và tiếng ồn.

- Xi lanh không có bộ giảm tốc: piston sẽ dừng lại ngay khi kết thúc hành trình, có thể tạo ra va chạm mạnh khi dừng gây ra tiếng ồn lớn.

Tại sao nói xi lanh khí nén là thiết bị mấu chốt?

Xi lanh được cung cấp khí nén từ máy nén khí thông qua hệ thống dây hơi khí nén, đảm bảo áp suất ổn định, tránh tình trạng rò rỉ khí.

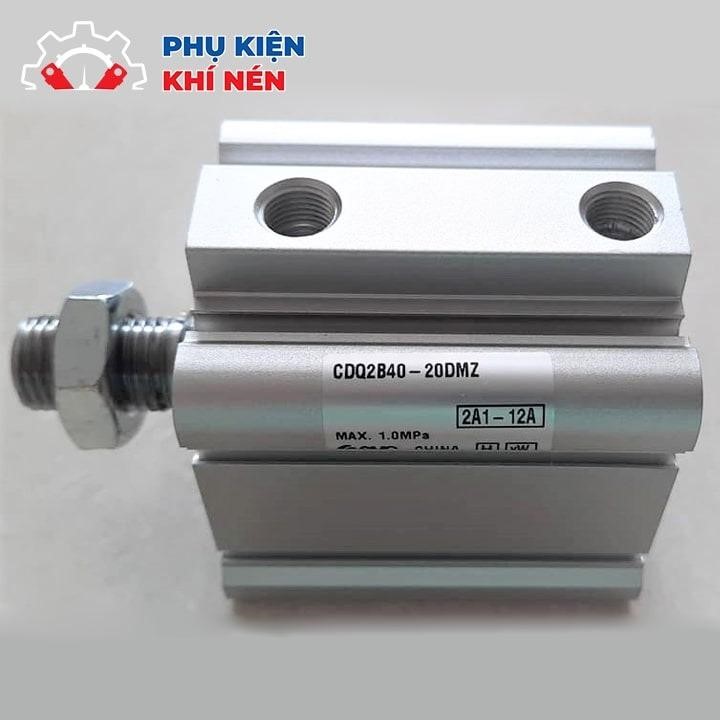

Cấu tạo của xi lanh khí nén

Cấu tạo xi lanh hơi khí nén không qua phức tạp, đơn giản dễ sử dụng và bảo dưỡng bao gồm các bộ chính sau:

- Vỏ xi lanh: thường được làm bằng thép hoặc hợp kim nhôm có khả năng chịu áp lực và ma sát tốt.

- Piston: được làm bằng thép, trang bị các vòng đệm giúp tăng độ khít trong quá trình di chuyển.

- Thanh nối: được làm bằng thép cứng giúp nối giữa piston và các bộ phận chuyển động khác của máy móc.

- Cửa cấp khí: thiết kế dạng lỗ ren, là nơi khí nén đi vào hoặc đi ra khỏi xi lanh.

Một số loại xi lanh được trang bị van điều khiển, van giảm tốc giúp điều chỉnh dòng tốc độ chuyển động của xi lanh và điều chỉnh dòng khí nén.

Nguyên lý làm việc - Tầm quan trọng trong dây chuyền tự động

Xi lanh khí nén làm việc dựa trên nguyên lý chuyển đổi năng lượng khí nén thành động cơ thông qua piston làm chuyển động các bộ phận. Mô tả qua 4 ý sau:

- Khí nén được cung cấp vào xi lanh thông qua cửa cấp khí.

- Dưới tác động của khí nén áp suất lớn làm chuyển động piston theo 1 hoặc 2 chiều tùy vào loại xi lanh đơn tác động hay đôi tác động.

- Khi piston chuyển động giúp tạo lực đẩy - kéo tới thanh nối, tác động lên các bộ phận của máy móc chuyển động.

- Piston tiếp tục được đưa về vị trí ban đầu để tiếp tục hành trình mới.

Xi lanh khí nén được sử dụng trong những ngành nghề nào?

Xi lanh thiết kế gọn, dễ lắp đặt giúp chuyển động các thiết bị máy móc công nghiệp nên được sử dụng phổ biến:

- Ngành chế tạo máy và tự động hóa: di chuyển, nâng hạ, ép vật liệu, đóng mở các cơ cấu, lắp ráp sản phẩm tự động,...

- Ngành chế biến, đóng gói: hỗ trợ điều khiển thiết bị trong dây chuyền chế biến thực phẩm, đóng gói, và đóng nắp chai.

- Ngành sản xuất và lắp ráp: hỗ trợ lắp ráp, kiểm tra, đóng mở các cơ cấu, nâng hạ các bộ phận của ô tô, máy móc,...

- Ngành xây dựng: hỗ trợ điều khiển các loại máy móc cần lực tác động mạnh như máy xúc, cần cẩu, hệ thống thủy lực.

Hướng dẫn lựa chọn xi lanh khí nén

Để đảm bảo máy móc hoạt động ổn định, xi lanh có độ bền cao không bị làm việc quá tải, khách hàng cần:

- Xác định tổng lực tác động cần sử dụng để chọn được loại xi lanh có hành trình phù hợp dựa vào công thức: F=P×A, trong đó:

F là lực tác động.

P là áp suất khí (kg/cm²).

A là diện tích mặt cắt của piston

- Chọn loại xi lanh có tác động phù hợp: nếu máy móc cần di chuyển 2 chiều như lắp ráp hay nâng hạ trong dây chuyền sản xuất ưu tiên sử dụng xi lanh đôi tác động.

- Xác định vị trí lắp đặt để chọn được kiểu kết nối phù hợp: có thể là lắp chân, lắp bích hoặc lắp trục.

- Xác định các loại van điều khiển giúp đảm bảo điều hướng luồng khí nén ổn định cung cấp tới xi lanh. Trong đó van 2/2 sử dụng để chuyển động 1 chiều, van 3/2 dùng cho xi lanh đơn tác động, van 5/2 dùng cho xi lanh kép tác động.
